БУБЕН-УЛЬТРА "МАКС" - комплексное устройство подавления диктофонов и микрофонов
НОВЕЙШАЯ и самая эффективная модификация! Прибор предназначен для полного или частичного подавления полезного звукового сигнала при попытке записи на записывающие устройства, специальные технические средства, выносные микрофоны посредством генерации трех типов помех. Самое большое количество подключаемых излучателей – до 192 шт при подключении четырех основных блоков! Гарантия 3 года!
ПРИБОР ПРЕДНАЗНАЧЕН ДЛЯ ПОЛНОГО ИЛИ ЧАСТИЧНОГО ПОДАВЛЕНИЯ ПОЛЕЗНОГО ЗВУКОВОГО СИГНАЛА ПРИ ПОПЫТКЕ ЗАПИСИ НА ЗАПИСЫВАЮЩИЕ УСТРОЙСТВА, СПЕЦИАЛЬНЫЕ ТЕХНИЧЕСКИЕ СРЕДСТВА, ВЫНОСНЫЕ МИКРОФОНЫ ПОСРЕДСТВОМ ГЕНЕРАЦИИ ТРЕХ ТИПОВ ПОМЕХ. А ИМЕННО:
• ПОМЕХИ В УЛЬТРАЗВУКОВОМ ДИАПАЗОНЕ, ВОЗДЕЙСТВУЮЩЕЙ НЕПОСРЕДСТВЕННО НА МЕМБРАНУ МИКРОФОНА;
• СЛОЖНОЙ ЗВУКОВОЙ ПОМЕХИ, ВОЗДЕЙСТВУЮЩЕЙ НА АРУ ЗАПИСЫВАЮЩЕГО УСТРОЙСТВА, ТЕМ САМЫМ УВЕЛИЧИВАЯ ВОЗДЕЙСТВИЕ УЗП;
• РЕЧЕПОДОБНОЙ ПОМЕХИ С ПЕРИОДИЧЕСКОЙ ПЕРЕСТРОЙКОЙ ВО ВРЕМЕНИ, ДЛЯ ЗАТРУДНЕНИЯ ЕЕ ВЫДЕЛЕНИЯ ИЗ ПОЛЕЗНОГО СИГНАЛА.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Постоянная мощность ультразвуковой помехи.
- Самое большое количество подключаемых излучателей – до 192 шт при подключении четырех основных блоков.
- Применение разного исполнения излучателей: закамуфлированное в потолочный динамик, в тубус, и возможность закамуфлировать в любой предмет.
- Четыре типа ультразвуковой помехи (далее УЗП) выбираемые пользователем исходя из условий эксплуатации.
- Гибкая настройка количества используемых каналов УЗП.
- Четыре канала усилителя низкой частоты (далее УНЧ) для вывода речеподобной помехи. Возможность вывода речеподобной помехи на трансляционные громкоговорители, акустические излучатели разных типов, пьезоэлектрический и электромагнитный виброакустический излучатель.
- Регулировка усиления УНЧ по каждому каналу.
- Питание двух каналов УНЧ от внешнего источника питания, для обеспечения работы на любую нагрузку.
- Защита от повышенного и пониженного напряжения источника питания.
- Защита по току по входу источника питания.
- Защита по выходу УНЧ.
- Защита по выходу УЗП с отображением неисправности по каждому выходу на светодиодном индикаторе.
- Встроенный источник стабилизированного напряжения 12В 1А, для питания дополнительного оборудования.
Выход типа «открытый коллектор» для управления сторонним оборудованием.
БУБЕН-УЛЬТРА "МАКС" может использоваться как генератор речеподобной помехи с выводом ее на пьезоэлектрические и электромагнитные виброакустические излучатели. Для защиты от прослушивания через ограждающие и инженерные конструкции (стены, окна, батареи межэтажные перекрытия).
КОМПЛЕКТ ПОСТАВКИ
Наименование |
Значение |
Изделие «Бубен-ультра Макс» основной блок, шт |
1 |
Источник питания 24В, 5А, шт |
1 |
Провод сетевой EU, шт |
1 |
Проводной пульт дистанционного управления (далее ППДУ), шт |
1 |
Провод 8-ми жильный, для пульта ППДУ, м |
2 |
Радиоканальный пульт дистанционного управления (далее РПДУ), шт |
1 |
Батарея для РПДУ (тип 27А, 12В), шт |
1 |
Разъем для подключения 4-х контактный, шт |
12 |
Разъем для подключения 2-х контактный, шт |
6 |
Упаковка, комп. |
1 |
Инструкция по эксплуатации, шт |
1 |
ВНИМАНИЕ!!! Излучатели ультразвуковые, акустические, пьезоэлектрические и электромагнитные - приобретаются отдельно!
ДОПОЛНИТЕЛЬНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр |
Основной блок |
Количество ультразвуковых излучателей, шт |
до 48 |
Угол излучения УЗП, по уровню -6ДБ, град |
Зависит от типа излучателей, до 220 |
Мощность УНЧ1, не более, Вт |
20 |
Напряжение на выходе УНЧ1, не более, В |
48 |
Сопротивление нагрузки на выходе УНЧ1, не менее, Ом |
6 |
Класс усилителя |
D класс |
Мощность УНЧ2, не более, Вт |
12 |
Напряжение на выходе УНЧ2, не более, В |
двух напряжений питаний* |
Сопротивление нагрузки на выходе УНЧ2, не менее, Ом |
6 |
Класс усилителя |
D класс |
Напряжение питания УНЧ2, В |
от 9 до 32 |
Тип крепления и установки |
настенное, возможность крепления на DIN рейку |
Частота приемника/передатчика РПДУ |
433 МГц |
Тип модуляции РПДУ |
АМн (ASK) |
Тип микросхемы РПДУ |
PT2264, PT2260, PT2262 |
Дальность действия РПДУ, не более |
5 м |
УЗП - ультразвуковая помеха
РПДУ - Радиопульт дистанционного управления
УНЧ1 - усилитель низкой частоты №1
УНЧ2 - усилитель низкой частоты №2
* - Двух напряжений питания поданного на разъем “Питание УНЧ2"
ВНЕШНИЙ ВИД
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
Архитектура построения прибора позволяет включать параллельно до четырех основных блоков. Это может быть использовано для:
- увеличения подключаемых ультразвуковых излучателей до 192 штук;
- увеличения мощности и количества подключаемых акустических, виброакустических излучателей к выходам УНЧ1 и УНЧ 2. (см. СХЕМА ПОДКЛЮЧЕНИЯ НЕСКОЛЬКИХ БЛОКОВ).
ДАННЫЕ ДЛЯ РАСЧЕТА ПОТРЕБЛЕНИЯ ПРИБОРА:
Максимальный входной ток - 4.2А.
Ток потребления 48 пьезоизлучателей - 2.2А.
Оставшийся ток можно использовать на речеподобную помеху и питание дополнительного оборудования с выхода разъема “Выход 12В, 1А”, что составит 1.9А и позволит получить 37Вт мощности в нагрузке по всем каналам УНЧ1 и УНЧ2 (при использовании источника питания, который идет в комплекте).
ВНИМАНИЕ! Максимальное количество подключаемых основных блоков - ЧЕТЫРЕ.
ИЗЛУЧАТЕЛИ УЛЬТРАЗВУКОВЫЕ ТИПА ТН, ТУ, Д
Предназначены для излучения ультразвуковой помехи. Работают в комплексе с БУБЕН УЛЬТРА Макс.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр |
ТН 12/55 |
ТН 24/55 |
ТН 24/110 |
ТУ 12/55 |
ТУ 24/55 |
ТУ 24/110 |
Д 24/55 |
Количество ультразвуковых излучателей, шт |
12 |
24 |
24 |
12 |
24 |
24 |
24 |
Угол излучения УЗП, по уровню -6ДБ, град |
55 |
55 |
110 |
55 |
55 |
110 |
55 |
Диапазон излучения УЗП, КГц |
24-26 |
||||||
Тип крепления и установки |
Настольное |
Универсальное |
Потолочное |
||||
Диапазон рабочей температуры, Со |
+5....+40 |
||||||
Относительная влажность |
85% |
||||||
Габаритные размеры в мм, не более Габаритные размеры в мм, не более |
Ø120х280 |
Ø120х280 |
Ø120х280 |
Ø120х295 |
Ø120х295 |
Ø120х295 |
Ø200х65 |
Вес нетто, г, не более |
900 |
900 |
900 |
900 |
900 |
900 |
600 |
КОМПЛЕКТ ПОСТАВКИ:
- Изделие типа ТН, ТУ, Д, шт - 1
- Коммутационная коробка, шт - 1
- Упаковка, комп. - 1
- Инструкция по эксплуатации, шт - 1

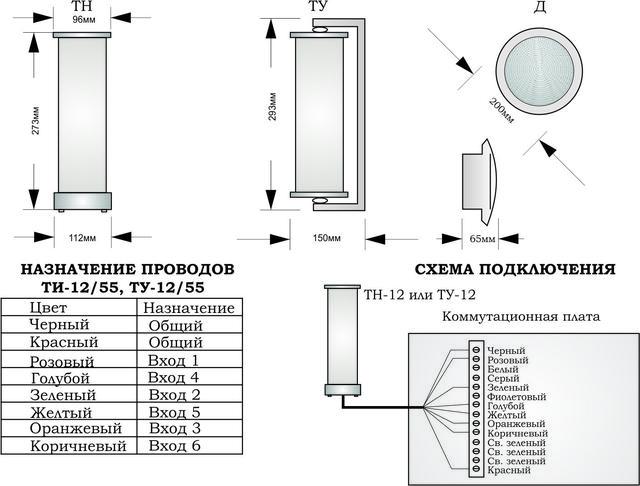

ВНЕШНИЙ ВИД И ГАБАРИТНЫЕ РАЗМЕРЫ
- Цена: 560 340 ₸
